型(xing)材動柱式龍門加(jia)工中(zhong)心 |
產(chan)品型號: |
簡要說明: |
型材動柱式龍門加工中心
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產品(pin)參(can)數(shu)
The Product Parameters
項目 |
FWG-L540 |
FWG-L560 |
FWG-L |
FWG-L |
||
行 |
X軸行程mm |
4000 |
6000 |
4000 |
6000 |
|
Y軸行程mm |
800 |
1070 |
||||
Z軸行程mm |
350 |
500 |
||||
旋轉軸(A軸)擺動主軸頭 |
|
旋轉角度±90° |
||||
旋轉軸(A軸)工件旋轉軸 |
|
旋轉角度±90° |
||||
龍門寬度mm |
650/400 |
650 |
||||
工作臺面到橫梁底面距離mm |
500 |
500 |
||||
龍門過工件高度立式/臥式 |
400/480 |
400/480 |
||||
主軸端面至工作臺面距離mm |
110~460 |
負41~459(立式時,有效300) |
||||
主軸中心至工作臺面距離mm |
|
130~630(臥式時,有效300) |
||||
主軸端面至工作臺面側面最大距離mm |
|
負100 |
||||
主 |
主軸規格 |
BT-40 |
ISO-30主軸(意大利) |
|||
主軸額定轉速rpm |
|
6000 |
||||
主軸最高轉速rpm |
12000 |
24000 |
||||
主軸額定扭矩Nm |
35 |
11.9 |
||||
刀 |
刀庫形式 |
傘形刀庫 |
排式刀庫 |
|||
刀庫容量 |
8把/12把 |
8把 |
||||
移動 |
X軸快速移動m/min |
40 |
30 |
|||
Y軸快速移動m/min |
30 |
24 |
||||
Z軸快速移動m/min |
30 |
24 |
||||
工 |
工作臺尺寸mm |
4000X500 |
6000X500 |
4000X500 |
6000X500 |
|
工作臺最大承重kg |
1500 |
2000 |
1500 |
2000 |
||
工件最大寬度 |
500 |
500 |
||||
龍門過工件高度立式/臥式 |
400 |
400/480 |
||||
CNC第四軸 |
選配 |
選配 |
||||
動力 |
主軸電機功率kw |
5.5/7.5 |
7.5/8.6 |
|||
X、Y、Z、A軸電機功率(X軸配減速機) |
3.5/2.2/2.2 |
3.5/2.2/2.2/0.5 |
||||
精 |
X軸定位精度mm |
±0.02(全閉環,發格光柵尺) |
±0.02(全閉環,發格光柵尺) |
|||
X軸重復定位精度mm |
±0.01 |
±0.01 |
||||
Y、Z軸定位精度mm |
±0.015 |
±0.015 |
||||
Y、Z軸重復定位精度mm |
±0.008 |
±0.008 |
||||
潤滑 |
潤滑系統 |
集中潤滑 |
||||
冷卻系統 |
切削液冷卻 |
|||||
排屑 |
雙螺旋+鏈板式排屑器 |
|||||
機床 |
機床外形尺寸(長X高X寬)mm |
7500X1800X2400 |
9000X1800X2400 |
7500X1800X2400 |
9000X1800X2400 |
|
機床總重T |
7 |
9 |
9 |
9 |
||
機床輸入電壓功率 |
380V/25KVA |
|||||
數控系統 |
三菱/西門子/發那科 |
型材動柱(zhu)式龍(long)門加工中(zhong)心
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產品特點
Product Features
1.鋁型材(cai)龍門式(shi)加(jia)工中(zhong)心(xin)是鉆、銑、攻絲等加(jia)工工作(zuo)。
2.本機床采用動柱式龍門(men)結構,X軸采用歐(ou)洲進口高(gao)精度雙邊(bian)消隙齒(chi)(chi)輪(lun)齒(chi)(chi)條(tiao)傳動(dong)(dong),可實(shi)現(xian)快速移動(dong)(dong),Y、Z軸采用精(jing)(jing)密高轉速絲桿傳動,各導(dao)軌均(jun)采用為精(jing)(jing)密直線滾動導(dao)軌,均(jun)有護罩防護。
3.可(ke)選配旋(xuan)轉軸(zhou)工作(zuo)臺,旋(xuan)轉軸(zhou)工作(zuo)臺由兩(liang)段組成,該轉軸(zhou)工作(zuo)臺分(fen)(fen)別由機(ji)床工作(zuo)臺左右兩(liang)側的精密(mi)數控(kong)分(fen)(fen)度盤(pan)控(kong)制,可(ke)實現兩(liang)段轉軸(zhou)工作(zuo)臺分(fen)(fen)別或同時±90°旋(xuan)轉(zhuan),提供更為強大的(de)加工能(neng)力。

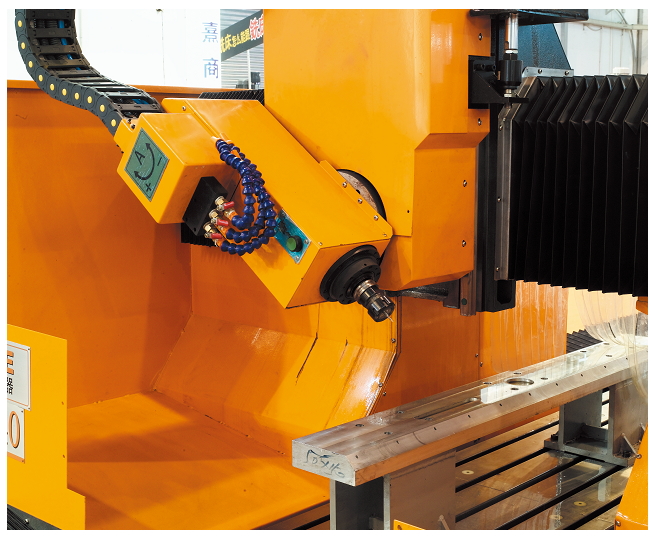

4.可選配主軸擺(bai)頭功能(ISO—30電機主軸),可以±90°旋轉,進行一(yi)次(ci)裝(zhuang)(zhuang)夾多面加(jia)工,并且可以實現(xian)斜面銑(xian)削,攻牙(ya)等,增加(jia)專為(wei)鋁型材加(jia)工而開發,可對(dui)鋁型材進行直角銑(xian)頭可以實現(xian)一(yi)次(ci)裝(zhuang)(zhuang)夾五面加(jia)工。
5.可(ke)選配(pei)排式(shi)刀(dao)庫或鏈式(shi)刀(dao)庫,可(ke)進行快(kuai)速自動換(huan)刀(dao),提高加工效率。
6.配(pei)有(you)雙螺桿排屑器,自動(dong)排除(chu)鋁屑,減(jian)輕工(gong)作者的勞動(dong)強度。
