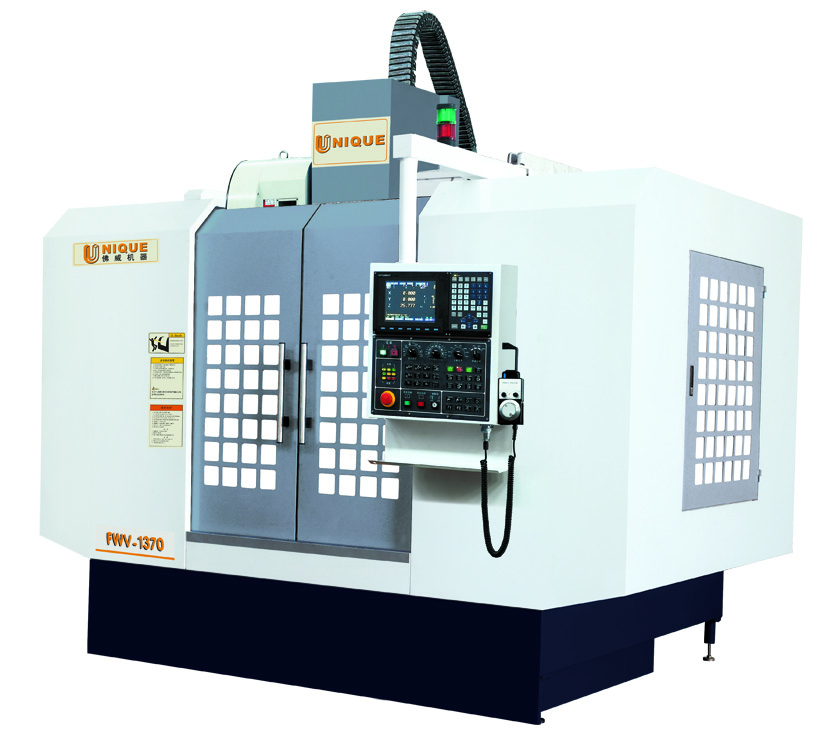

| 立式(shi)加工中心—FWV-1270/1370 |
| 產品型(xing)號： |
簡要說明： |
數控立式加工中心
CNC vertical machining center
FWV-1270/L1270/1370/L1370
立式加工中心規格
Specifications of vertical machining center
|
主要技術參數 |
FWV-1270 |
FWV-L1270 |
FWV-1370 |
FWV-L1370 |
|
工作臺尺寸mm |
1360X700 |
1360X700 |
1400X710 |
1500X700 |
|
工作臺承重kg |
1000 |
1000 |
1000 |
1000 |
|
X軸行程mm |
1200 |
1200 |
1300 |
1300 |
|
Y軸行程mm |
700 |
700 |
700 |
700 |
|
Z軸行(xing)程mm |
600 |
600 |
650 |
700 |
|
主軸中心至立柱(zhu)導(dao)軌(gui)距離mm |
785 |
750 |
785 |
757 |
|
主軸端面(mian)至工作臺面(mian)距離 |
150～750 |
87～687 |
150～800 |
190～890 |
|
主軸(zhou)錐孔/轉速 |
BT-50（8000rpm） |
BT-50（8000rpm） |
BT-50（8000rpm） |
BT-50（8000rpm） |
|
快速進給m/min |
16 |
24/24/18 |
16 |
24/24/18 |
|
切削(xue)進(jin)給m/min |
8 |
10 |
8 |
10 |
|
定位精(jing)度mm |
±0.010 |
±0.008 |
±0.012 |
±0.012 |
|
重復定位精(jing)度mm |
±0.006 |
±0.006 |
±0.007 |
±0.007 |
|
X、Y、Z軸(zhou)電(dian)機(ji)參數（扭矩NM） |
16、20、20 |
16、16、16 |
16、20、20 |
16、16、20 |
|
主(zhu)軸伺服電機(ji)功(gong)率 |
11～15kw |
11～15kw |
11～15kw |
11～15kw |
|
機床外形尺寸（長X高X寬）mm |
4000X2700X3100 |
4000X2700X3100 |
4000X2800X3200 |
4000X2800X3200 |
|
機(ji)床總重T |
9 |
9 |
11 |
11 |
|
數控系(xi)統 |
三(san)菱/西門子/發那(nei)科 |
三菱/西(xi)門(men)子/發(fa)那科 |
三菱(ling)/西門子/發那科 |
三菱/西門子(zi)/發那科 |
立式加(jia)工中心特點
The characteristics of CNC vertical machining center
1.機床整機剛(gang)性(xing)好，操作方便靈(ling)活。可進行立銑、鉆、擴、鏜、攻絲等加(jia)工工序。用(yong)途廣泛，特別適(shi)用(yong)于加(jia)工各種形狀(zhuang)復雜(za)的二(er)三維凹凸(tu)模型及(ji)復雜(za)的型腔和表(biao)面。更適(shi)于企業生(sheng)產車間(jian)批量(liang)加(jia)工零件。
2.機(ji)床(chuang)的鑄件均(jun)采用(yong)樹脂砂鑄件，且經過兩次(ci)人(ren)工(gong)時(shi)效(xiao)處理(li)，穩定性好(hao)，強度高，各項精度 穩定可靠。
3.機床(chuang)所選用(yong)的(de)主(zhu)(zhu)軸(zhou)系統全套(tao)從(cong)臺灣的(de)專(zhuan)業生產配套(tao)廠商進口(kou)，各重要零部件(jian)均經過強化處 理；采用(yong)世(shi)界知名品牌P4級主(zhu)(zhu)軸(zhou)專(zhuan)用(yong)軸(zhou)承(cheng)及(ji)采用(yong)KLUBR NBU15油脂潤滑，整套(tao)主(zhu)(zhu)軸(zhou)在恒溫條件(jian)下組裝完成(cheng)后，均需要通(tong)過電(dian)腦平衡校正及(ji)跑合測試，使(shi)得(de)整套(tao)主(zhu)(zhu)軸(zhou)使(shi)用(yong)壽命(ming)長，可(ke)靠性高。
4.本機床X、Y、Z三(san)(san)軸(zhou)(zhou)傳動的(de)(de)(de)滾珠絲(si)桿(gan)(gan)均(jun)(jun)采用(yong)臺灣專業(ye)配套生(sheng)產(chan)廠商PM提供的(de)(de)(de)C3級雙螺母(mu)預(yu)緊滾珠絲(si)桿(gan)(gan)，滾珠絲(si)桿(gan)(gan)兩(liang)端軸(zhou)(zhou)承均(jun)(jun)采用(yong)進口(kou)P4級60?接觸(chu)角(jiao)的(de)(de)(de)配對組合(he)的(de)(de)(de)滾珠絲(si)桿(gan)(gan)專用(yong)軸(zhou)(zhou)承，且三(san)(san)軸(zhou)(zhou)滾珠絲(si)桿(gan)(gan)均(jun)(jun)進行拉伸。聯(lian)(lian)軸(zhou)(zhou)器(qi)采用(yong)德國進口(kou)BK3型(xing)聯(lian)(lian)軸(zhou)(zhou)器(qi)，從而(er)使得三(san)(san)軸(zhou)(zhou)的(de)(de)(de)傳動剛性強(qiang)，精(jing)度穩(wen)定可(ke)靠(kao)。
5.機床(chuang)的潤(run)(run)滑系統均采用容積式供油潤(run)(run)滑系統，可確(que)保任一潤(run)(run)滑部位都得到充分潤(run)(run)滑。
